KH型功率變送器的功能與特征

蘇州昌辰KH系列功率變送器是將交流電流、交流電壓信號同時采集，根據相位等參數計算，最終轉換成線性比例輸出的直流電壓或直流電流信號的裝置，高度絕緣，高精確度、高線性度、高集成度、體積小、結構簡單、長期工作穩定，且適應各種工作環境。廣泛地應用在新能源、電力、石油、采礦、化工、冶煉、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測領域。

測量：單相二線,三相三線,三相四線

輸入范圍：電流5Aac,1Aac;電壓150Vac,600Vac

精度：±0.2%RO

輸出：4~20mAdc，0~10Vdc等模擬量信號

電源：AC220V±10%或AC/DC85~265V或DC24V

尺寸：112（L）×100（W）×70（H）mm

安裝：35mm標準導軌、底座螺釘安裝

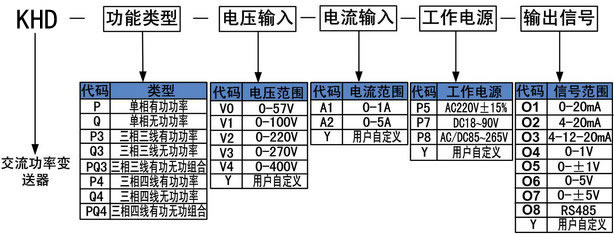

KH型功率變送器的選型代碼

常用規格實例

型號: KHD-P3-V1A2-P5-O2 ;

精度: ±0.5%；

輸入: 3P3W, 5Aac,100Vac, 50Hz；

輸出: 4~20mAdc (0~866W)；

電源: AC220V；

描述: 此型號為三相三線有功功率變送器,5Aac 電流互感器（CT）變比電流信號,100Vac電壓互感器（PT）變比電壓信號輸入,輸出4~20mAdc,功率基準數866W,工作電源AC220V.

詳細產品介紹請點擊下載 功率變送器.pdf
